Самонесущие изолированные провода СИП 1 (1х16+1х25; 3х25+1х35), СИП 2 (3х50+1х50; 3х35+1х50), СИП 3 (1х35; 1х70) , СИП 4 (2х16; 4х16)

Самонесущие изолированные провода СИП для воздушных линий электропередачи на номинальное напряжение 0,6 и 1 кВ включительно и самонесущие защищённые провода для воздушных линий электропередачи на номинальное напряжение 20 кВ (для сетей на напряжение 10,15 и 20кВ) и 35 кВ (для сетей на напряжение (35 кВ) номинальной частоты 50 Гц, производятся по ГОСТ Р 52373-2005.

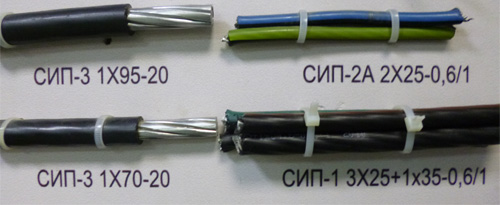

Самонесущие изолированные провода СИП 2

Провода подразделяются :

- по назначению:

1. самонесущие изолированные провода – для воздушных линий электропередачи на напряжение до 0,6/1 кВ включительно,

2. защищённые провода – для воздушных линий электропередачи на напряжение от 10 до 20 и 35 кВ;

- По конструктивному исполнению:

СИП 1 – с неизолированной нулевой несущей жилой

СИП 2 – с изолированной нулевой несущей жилой

СИП 3 – с защитной изоляцией

СИП 4 – без несущей нулевой жилы

СИПГ – герметизированные.

Провода изготавливаются:

- в климатическом исполнении В, категорий размещения -1, 2 ,3;

- с числом основных токопроводящих жил – 1, 2, 3, 4;

- с числом вспомогательных токопроводящих жил в проводах с нулевой несущей жилой номинальным сечением 50 мм2 и более – 1, 2, 3;

- с номинальным сечением основных токопроводящих жил – 16; 25; 35; 50; 70; 95; 120; 150; 185; 240 мм2;

- с номинальным сечением токопроводящих жил – 16; 25 мм2;

- с номинальным сечением нулевой несущей жилы – 25; 35; 50; 54,6; 70; 95 мм2;

- с номинальным сечением вспомогательных токопроводящих жил: для цепей наружного освещения 16; 25; 35 мм2, для цепей контроля 1,5; 2,5; 4,0 мм2; в зависимости от номинального напряжения: многожильными – на номинальное напряжение 0,6/1 кВ, одножильными – на номинальное напряжение 20 и 35 кВ.

Основные и вспомогательные жилы проводов для цепей освещения, нулевая несущая жила и токопроводящая жила защищённых проводов скручиваются из круглых алюминиевых проволок, должны иметь круглую форму и быть уплотненными.

Вспомогательные жилы проводов для цепей контроля должны быть: медными, однопроволочными, соответствовать ГОСТ 22483.

Изоляция основных и вспомогательных токопроводящих жил, нулевой (при наличии) несущей жилы и защитная изоляция защищённых проводов должна быть экструдирована из свето- стабилизированного сшитого полиэтилена и иметь чёрный цвет.

Провод СИП 1

Предназначен для магистралей воздушных линий электропередачи и линейных ответвлений от неё на номинальное напряжение до 0,6

1 кВ включительно номинальной частоты 50 Гц в атмосфере воздуха типов I и II по ГОСТ 15150.

Число и сечение жил, мм2

Наружный диаметр провода, мм

Масса 1км  провода, кг.

1х16+1х25

15

135

3х16+1х25

22

270

3х25+1х35

26

390

3х35+1х50

30

530

3х50+1х50

32

685

3х50+1х70

35

740

3х70+1х70

37

740

3х70+1х90

41

990

3х95+1х70

41

1190

3х95+1х95

43

1255

3х120+1х95

46

1480

3х150+1х95

52

2330

3х240+1х95

56

2895

Провод СИП 2

Предназначен для магистралей воздушных линий электропередачи и линейных ответвлений от неё на номинальное напряжение до 0,6

1 кВ включительно номинальной частоты 50Гц в атмосфере воздуха типов II и IIIпо ГОСТ 15150, в том числе на побережьях морей, солёных озёр, в промышленных районах засолённых песков.

Число и сечение жил, мм2

Наружный диаметр провода, мм

Масса 1км провода, кг.

3х16+1х25

24

308

3х16+1х54,6

28

427

3х25+1х35

27

424

3х35+1х50

31

571

3х35+1х54,6

32

606

3х50+1х50

34

727

3х50+1х54,6

35

762

3х50+1х70

36

798

3х70+1х54,6

39

973

3х70+1х70

40

1010

Провод СИП 3

Предназначен для воздушных линий электропередачи на номинальное напряжение 20 кВ (для сетей на напряжение 10,15,20 кВ) и 35 кВ (для сетей на 35 кВ) номинальной частоты 50 Гц в атмосфере воздуха II и III по ГОСТ 15150, в том числе на побережьях морей, солёных озёр, в промышленных районах и районах засоленных песков.

Число и сечение жил, мм2

Наружный диаметр на напр.20 кВ

Наружный диаметр на напр. 35 кВ

Масса 1 км – кг на 20кВ

Масса 1км-кг на 35 кВ

1х35

12

14

165

209

1х50

13

16

215

263

1х70

15

17

282

334

1х95

16

19

364

421

1х120

18

20

445

518

1х150

19

22

540

618

1х185

21

24

722

808

1х240

24

26

950

1045

Провод СИП 4

Предназначен для ответвлений от воздушных линий электропередачи к вводу и для прокладки по стенам зданий и инженерных сооружений на номинальное напряжение до 0,6/1 кВ включительно номинальной частоты 50 Гц в атмосфере воздуха II и IIIпо ГОСТ 15150, в том числе на побережьях морей, солёных озёр, в промышленных районах и районах засоленных песков.

Число и сечение жил, мм2

Наружный диаметр

Масса 1 км – кг

2х16

15

139

4х16

18

278

2х25

17

196

4х25

21

392

Купить самонесущие изолированные провода марок СИП 1, СИП 2, СИП 3, СИП 4 по низкой цене, можно на предприятии УралСвет. Продажа осуществляется оптом по телефону (34397)2-18-64 или через сервис Онлайн-запроса. Наши специалисты помогут вам с выбором!
