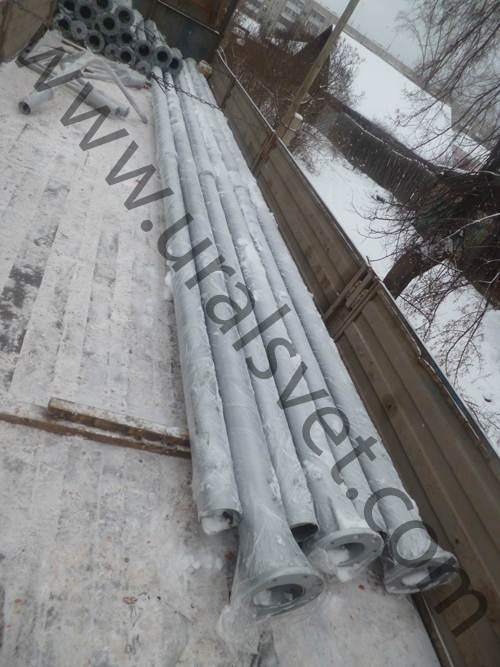

УралСвет, специализирующееся на производстве опор уличных с 2000 года, предлагает изготовление трубчатых опор ОТ, предназначенных для освещения улиц и множества других открытых территорий.

Актуальна установка данных опор на дворовых территориях, торгово-развлекательных комплексов, автостоянок и автопарков, а также развязок.

Изготавливаются трубчатые опоры ОТ из электросварной прямо-шовной трубы ГОСТ 10704-91, диаметром 133/108 или 159/133, с последующей обработкой, как правило, методом лакокрасочного покрытия, порошковой окраской, либо антикоррозийной защитой методом горячего цинкования ГОСТ 9.307-89. Изготавливаемая предприятием трубчатая продукция, соответствует требованиям ТУ «Металлические опоры наружного освещения и контактной сети городского электрического транспорта. Технические условия.»

Опоры уличные ОТ различают – прямостоечные с закладной частью, и фланцевые.

По конструкции, имеют два лючка (снизу) для траншейного подвода кабеля и сверху (над) землей (монтажный).

Данные опоры предназначены только для «траншейного» нижнего подвода кабеля, подводка кабеля воздушным способом недопустима.

Высота надземной части опоры производится от 5,0 до 9,0 метров, а высота подземной части (либо фундаментного блока для фланцевых опор) – от 1,5 до 2,0 метров;

Монтируются они методом установки в грунт на глубину от 1,5 до 2,0 метров, с последующем бетонированием.
Для фланцевого исполнения: сначала монтируется фундаментный блок в грунт на глубину от 1,5 до 2,0 метров и бетонируется. Далее при помощи фланцевого соединения на болтах крепится опора.
Для питания опоры ОТ(133/108, 159/133) предусмотрена исключительно подземная подводка кабеля.
В подземной части опоры (либо фундаментного блока) расположен лючок для ввода кабеля в опору.
В надземной части опоры расположен лючок обслуживания.
Опора уличная ОТ (133/108, 159/133) подходит для установки в районах до 5-го ветрового района включительно.

Опора уличная - основные параметры

Наименование	Обозначение	H, м рабочая высота  (высота надземной части)	H1, м высота подземной части	Масса, кг
Опора уличная трубчатая	ОТ(133/108)-5,0-1,5	5,0	1,5	95
Опора уличная трубчатая	ОТ(133/108)-5,0-2,0	5,0	2,0	103
Опора уличная трубчатая	ОТ(133/108)-6,0-1,5	6,0	1,5	108,2
Опора уличная трубчатая	ОТ(133/108)-6,0-2,0	6,0	2	115,3
Опора уличная трубчатая	ОТ(133/108)-7,0-1,5	7,0	1,5	121
Опора уличная трубчатая	ОТ(133/108)-7,0-2,0	7,0	2,0	128,1
Опора уличная трубчатая	ОТ(133/108)-8,0-1,5	8,0	1,5	131
Опора уличная трубчатая	ОТ(133/108)-8,0-2,0	8,0	2,0	138,1
Опора уличная трубчатая	ОТ(133/108)-9,0-1,5	9,0	1,5	146
Опора уличная трубчатая	ОТ(133/108)-9,0-2,0	9,0	2,0	154

Опора трубчатая фланцевая - характеристики

Наименование	Обозначение	H, м рабочая высота (высота надземной части)	H1, м рекомендуемая высота фундаментного блока	AxA, мм размер опорного фланца	Масса, кг
Опора трубчатая фланцевая	ОТ(133/108)ф-5,0	5,0	1,5-2,0	250х250	83
Опора трубчатая фланцевая	ОТ(133/108)ф-6,0	6,0	1,5-2,0	250х250	89
Опора трубчатая фланцевая	ОТ(133/108)ф-7,0	7,0	1,5-2,0	250х250	102,5
Опора трубчатая фланцевая	ОТ(133/108)ф-8,0	8,0	1,5-2,0	250х250	114
Опора трубчатая фланцевая	ОТ(133/108)ф-9,0	9,0	1,5-2,0	250х250	126

Фундаментная часть опоры - технические данные

Наименование	Марка	h, м	D, мм	А х А	Вес, кг
Фундаментная часть опоры	ФБ для ОТ(133/108)	1,5	133	300х300	30
Фундаментная часть опоры	ФБ для ОТ(133/108)	2	133	300х300	37,2

Купить опоры уличные (трубчатые) под изготовление в срок от 15 до 25 дней на предприятии ООО «УралСвет», можно, позвонив по телефону отдела сбыта (34397) 2-18-64, или отправить заявку на электронный адрес предприятия: uralsvet@uralsvet.com
