Кабель гибкий силовой для нестационарной прокладки, предназначенные для подключения передвижных машин и механизмов к электрическим сетям и к мобильным источникам электрической энергии на номинальное переменное напряжение до 6/10 кВ частоты до 400 Гц и на постоянное напряжение до 12 кВ, производятся по ГОСТ 24334-80.

Кабели гибкие подразделяются:

- по степени гибкости: КГ – кабель силовой гибкий, КПГ – кабель силовой повышенной гибкости, КОГ – кабель силовой особо гибкий;

- по конструктивному исполнению: без экранов, с экранами по каждой жиле и общим экраном поверх скрученных жил, с сердечником, с уплотняющими элементами.

- по форме: плоские и круглые.

- по материалу изоляции: из резины, из резины, не распространяющей горения, из ПВХ пластиката.

Кабель КГЭ имеет медную токопроводящую жилу в многопроволочном исполнении с экраном из электропроводящей резины. Также есть вспомогательная жила и жила заземления. Жилы разделены специальным разделительным слоем. Кабель имеет внутреннюю и внешнюю резиновую оболочку.

Кабели марки КГЭ и КГЭН предназначены для присоединения передвижных механизмов или электроустановок к электрическим цепям с изолированной нейтралью номинальным напряжением переменного тока основных жил – 6 кВ, вспомогательной  - 380 В.

Эксплуатируется при температуре: Кабель КГЭхл  от +50 до -60 С, КГЭ с климатическим исполнением У, Т - +50 до -40 С.

Минимальный радиус изгиба -  не менее 6 диаметров кабеля при монтаже и прокладке.

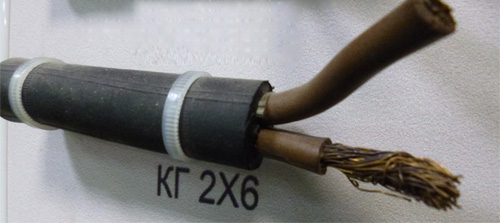

Кабель КГ имеет медную токопроводящую жилу круглой формы в многопроволочном исполнении с изоляцией из резины. Разделительный слой – синтетическая плёнка. При отсутствии слипания резины допускается накладывать изоляцию без плёнки. Изоляция этого кабеля КГизготавливается из изоляционной резины. Цвет изоляции жил сплошной. Допускается использование отличительной расцветки в виде продольной полосы. Изоляция заземляющей жилы выполняется только желто-зелёного цвета или маркируется цифрой 0. Кабель гибкий (КГ) с нулевой жилой маркируется дополнительной буквой «н». В этом случае изоляция нулевой жилы – голубая. При отсутствии нулевой жилы голубой цвет может использоваться в качестве отличительной расцветки для любой жилы, кроме заземляющей. Дляодно- и двухжильных кабелей расцветка жил не нормируется. Для кабелей с 2-3 основными жилы и 1-2 вспомогательными жилами к названию добавляется буква «в».

Скрутка изолированных жил КАБЕЛЯ с резиновой изоляцией,  шагом не более 16 диаметров по скрутке.

Поверх скрученных жил накладывается синтетическая плёнка, тальк или аналогичный материал. Если жилы не слипаются с оболочкой, допускается изготовление без плёнки.

 Кроме этого оболочка изготавливается из шланговой резины. В одножильных кабелях КГ изоляция и оболочка могут заменяться изоляционно-защитной оболочкой.

Рабочий диапазон температур – от -40 до +50 0 С

Минимальный радиус изгиба 8 диаметров кабеля.

Максимальная допустимая температура нагрева жил +75 0 С.

Строительная длина кабеля КГ с сечением основных жил 35 кв. мм.включительно – не менее 125 м, сечением от 50 кв. мм. – 150 м.

Варианты климатического исполнения кабеля гибкого (КГ):

ХЛ – холодостойкий, для эксплуатации в регионах с холодным климатом. Рабочие температуры – от -60 до +50 0 С. Изоляция изготовлена из шланговой резины холодостойкого исполнения.

Т – тропический, для эксплуатации в регионах с тропическим климатом. Рабочие температуры от -10 до +55 0 С. Оболочка изготавливается из антисептированной резины. Жилы изготавливаются из медной проволоки лужёной оловом или оловянно-свинцовым припоем, с содержанием олова не менее 40%.

Кабель КГ предназначен для присоединения передвижных механизмов к электрическим цепям с переменным напряжением 660 В или постоянным напряжением 1000 В.

Кабель гибкий силовой - табличные данные:

Число и номинальное сечение жил, мм2	Номинальный наружный диаметр кабеля, мм	Расчетная масса 1 км кабеля, кг
Кабели марки КГ
1 x 2.5	6.7	80
1 x 4	8.0	110
1 x 6	9.0	150
1 x 10	11.1	230
1 x 16	12.4	310
1 x 25	14.6	450
1 x 35	16.4	590
1 x 50	19.0	820
1 x 70	21.5	1090
1 x 95	24.3	1400
1 x 120	27.7	1730
1 x 150	30.1	2070
1 x 185	32.7	2490
1 x 240	35.3	3150
1 x 300	40.1	3910
1 x 400	43.4	4980
2 x 0.75	8.2	90
2 x 1.0	8.5	100
2 x 1.5	9.4	130
2 x 2.5	11.2	190
2 x 4	13.5	280
2 x 6	15.5	380
2 x 10	21.2	680
2 x 16	23.7	920
2 x 25	28.4	1340
2 x 35	31.2	1680
2 x 50	38.0	2450
2 x 70	42.2	3170
2 x 95	47.2	4040
2 x 120	50.7	4800
2 x 150	57.5	6050
3 x 0.75	8.9	110
3 x 1.0	9.1	120
3 x 1.5	10.1	160
3 x 2.5	12.0	230
3 x 4	14.5	350
3 x 6	16.6	460
3 x 10	22.3	840
3 x 16	25.4	1130
3 x 25	30.4	1660
3 x 35	34.0	2150
3 x 50	39.5	2970
3 x 70	44.7	3930
3 x 95	50.6	5100
3 x 120	54.4	6150
3 x 150	63.0	7870
4 x 1.0	10.1	160
4 x 1.5	11.1	200
4 x 2.5	13.2	290
4 x 4	16.0	420
4 x 6	18.4	590
4 x 10	24.3	1000
4 x 16	27.8	1400
4 x 25	33.7	2100
4 x 35	37.7	2730
4 x 50	43.8	3700
4 x 70	49.7	5000
4 x 95	56.6	6500
4 x 120	62.0	8120
4 x 150	69.2	9880
5 x 1.0	11.1	190
5 x 1.5	12.2	240
5 x 2.5	14.5	350
5 x 4	17.8	530
5 x 6	20.5	720
5 x 10	26.8	1250
5 x 16	30.9	1700
5 x 25	37.4	2600
5 x 35	44.5	3440
5 x 50	50.1	4580
5 x 70	54.5	5870
5 x 95	63.3	7820
5 x 120	67.0	9360
2 x 0.75 + 1 x 0.75	8.9	110
2 x 1 + 1 x 1	9.1	120
2 x 1.5 + 1 x 1.5	10.1	160
2 x 2.5 + 1 x 1.5	11.8	220
2 x 4 + 1 x 2.5	13.9	310
2 x 6 + 1 x 4	16.3	440
2 x 10 + 1 x 6	21.0	740
2 x 16 + 1 x 6	25.0	1070
2 x 25 + 1 x 10	30.0	1550
2 x 35 + 1 x 10	32.4	1890
2 x 50 + 1 x 16	37.9	2600
2 x 70 + 1 x 25	42.7	3400
2 x 70 + 1 x 35	42.7	3400
2 x 95 + 1 x 35	48.0	4500
2 x 120 + 1 x 35	54.4	5800
2 x 150 + 1 x 50	57.5	6510
3 x 2.5 + 1 x 1.5	13.2	280
3 x 4 + 1 x 2.5	15.5	400
3 x 6 + 1 x 4	18.0	560
3 x 10 + 1 x 6	23.5	950
3 x 16 + 1 x 6	27.6	1300
3 x 25 + 1 x 10	33.1	1950
3 x 35 + 1 x 10	36.5	2400
3 x 50 + 1 x 16	42.4	3400
3 x 70 + 1 x 25	47.7	4500
3 x 95 + 1 x 35	53.9	5810
3 x 120 + 1 x 35	59.1	7280
3 x 150 + 1 x 50	64.9	8630
3 x 150 + 1 x 95*	68.3	7500
3 x 150 + 1 x 120*	68.3	7800
